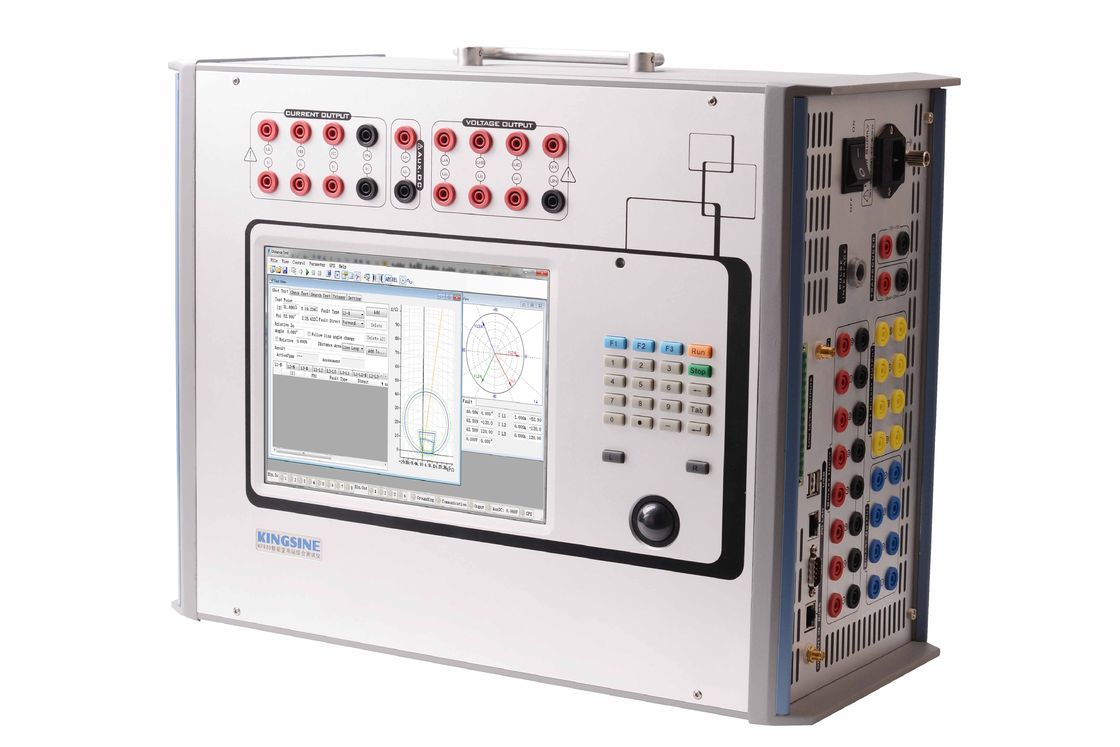

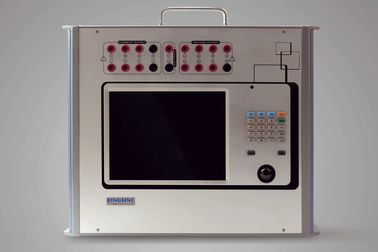

KF920 Fiber Universal Relay Test Set

KF920 Fiber Universal Relay Test Set
KF920 Fiber Universal Relay Test Set KF920 Fiber Universal Relay Test Set

Large Image :  KF920 Fiber Universal Relay Test Set

Product Details:
Place of Origin: China
Brand Name: Kingsine
Certification: ISO9001,CE
Model Number: KF920
Payment & Shipping Terms:
Minimum Order Quantity: 1 set
Delivery Time: 15 working days
Payment Terms: T/T in advance ,L/C
Supply Ability: 50 sets/ month
Detailed Product Description
High Light:

Relay Test System

,

Optical Digital Relay Test



Main Functions:



Unique Universal test design, Inbuilt local control board & mouse with Windows system for fully functions testing, and provide WIFI module facility for remote controlled by external Laptop connection.



Suitable testing for all kinds of Electro-magnetics relays, Microcomputer relays; complete compiling IEC61850/IEC60044-7/8 protocols, Facility for Merge Unit, and Numerical IED relays test.



8 fiber ports,8 FT3 transmit and 2FT3 receive ports design, each fiber port can transfer multi-groups SMV and GOOSE, each SMV ability configure up to 64 sampling channels.



Able for subscriptions & simulations GOOSE, SMV messages signal.



Facility import/export/download/save Substation Configuration Language file

(SCD/ICD/CID/NPI format files).



Simulate abnormal network fault conditions (Loss frame,mis-ordering,quality abnormal, message resend, data unusual, synchronism etc.)



13 low-level signal outputs for low-level protection relay testing.



Facility for energy meter and transducer calibrate.



AC/DC measurement, 0~600V, 0~5A.



Features:

  1. Suitable testing for all kinds of Electro-magnetics relays, Microcomputer relays
  2. 8 fiber ports,8 FT3 transmit and 2FT3 receive ports design,
  3. Facility for energy meter and transducer calibrate
  4. Able for subscriptions & simulations GOOSE, SMV messages signal.
  5. Facility for Merge Unit, and Numerical IED relays test
  6. 13 low-level signal outputs for low-level protection relay testing

KF920 Specifications

Analog Channels
Current: AC 6X30A@450VA
AC 3X60A@850VA
AC 1X100A@1000VA
DC 6X20A@300W
Voltage: AC 7X130V L-N@80VA
AC 3X260V L-N@110VA
AC 3X130V L-N@80W,0.2 class
Accuracy: AC 0.1class,DC 0.2 class
Distortions: <0.1%
Auxiliary DC: 0~300V@120W
13 Low-level outputs
Quantity: 13 channels, Phoenix connector
Voltage: AC 0~8Vrms,DC 0~10V
Current: Rating 2mA, 10mA transient max.
Power: ≥0.5VA
Accuracy: <0.2%(0.01~0.8Vrms)
<0.1%(0.8~8Vrms)
Resolution: 250uV
Distortion (THD %) <0.1%
Fiber Ethernet Ports
Mode: 100Base-FX Full Duplex
Quantity: 8 pairs
Type: LC
Fiber Type: 62.5/125um(Multiple optical fiber, Orange Red)
Wavelength 1310nm
Transmit distance >1Km
Indicator: SPD Green(light):valid connection
Link/Act Yellow(blinking):Data exchanging
Frequency & Phase angle
Frequency range: DC~1.2khZ
Frequency accuracy ±1ppm
Frequency resolution: 0.001Hz
Phase angle: -360~+360°
Phase accuracy <0.05°typ,<0.1°Guar,50/60Hz
Phase resolution: 0.01°
Binary input
Quantity: 8 pairs
Type: Wet/dry, pulse count, measurement
Threshold: 0~600Vdc,software controlled
Sample rate: 10KHz
Time resolution: 100us
Debounce time: 0~25ms(Software Controlled)
Time range: Infinite
Time errors: ±1ms@0.001~1s
±0.1%@>1s
Galvanic isolation: 4 isolated with each 2 pairs
Input impedance: 600KΩ
Binary outputs(Relay type)
Quantity: 4 pairs
Type: Potential free relay contacts, software controlled
Break capacity AC Vmax:400Vac/Imax:8A/Pmax:2500VA
Break capacity DC Vmax:300Vdc/max:5A/Pmax:150W
Binary outputs(Hi-speed Semiconductor)
Quantity: 4 pairs
Type: Semiconductor, potential free
Break capacity DC Vmax:350Vdc,ac(p-p)/Imax:0.5A/Pmax:150W
Response time: 100us
AC/DC Measurement
Voltage range: 0~600V,DC/ACrms,(Rg:1V,10V,60V,600V)
Voltage accuracy: <0.5%rg
Current range: 0~5Arms(clamp input)
Current accuracy: <0.5%rg
Frequency range: 45~65Hz,Accuracy<0.01Hz
Phase accuracy: 0~360°,<0.5°
Harmonic 2~20times,<0.5%rg
Transducer calibration
DC Current
Range: DC:0~±mA,1~±20mA,Auto range
Max.input: 600mA
Input impedance: 15Ω
Accuracy: <0.02% rg typ.<0.05% rg Guar.
DC Voltage
Range: DC:0~±10V
Max.input: ±11V
Input impedance: 1MΩ
Accuracy: <0.02% rg typ,<0.05% rg Guar
Energy Meter Calibration
Sensor usage: Mechanical meters/Electronic meters
Sensor output: High level:≥4.5V,Low level:≤0.2V
Pulse input: 1 ports
Pulse range: 500KHz pulse input max.
Pulse output: 1 transistor outputs
Others, Size & Weight
Ethernet port: 2x10/100/1000M Base-Tx RJ45
USB: 2Xusb 2.0 A type female
Synchronizer port: IRIG-B,GPS BNC Ant,IEEE1588
Others: RS-232
Size: 358x149x297mm
Weight: <19kg
Power supply & Environment
Nominal input voltage 220Vac
Permissible input 100~264Vac
Nominal frequency 50/60Hz
Permissible frequency 45~65Hz
Power Consumption 2000VA max.
Temperature(operating) 0℃~55℃
Temperature(Storage) -20℃~70℃
Humidity 5%-95% RH,non-condensing
